پدیده طبقه نرم یکی از مهمترین نامنظمیهای سازهای در ساختمانهاست که نقش بسیار تعیینکنندهای در عملکرد لرزهای سازه دارد. این وضعیت زمانی رخ میدهد که سختی جانبی یک طبقه بهصورت محسوس از طبقات مجاور، بهویژه طبقات بالایی، کمتر باشد.
در چنین شرایطی، آن طبقه در زمان وقوع زلزله بهعنوان ضعیفترین بخش سازه عمل کرده و بخش عمدهای از تغییرمکان جانبی و دریفت طبقه را به خود اختصاص میدهد. در بسیاری از پروژههای ساختمانی، طبقه نرم در اثر حذف یا کاهش تیغهها، دیوارهای پیرامونی، دیوارهای جداکننده یا اجزای باربر جانبی در یک طبقه بهوجود میآید. این موضوع معمولاً در طبقه همکف ساختمانهای تجاری، پارکینگها و فضاهای باز با دهانههای آزاد زیاد مشاهده میشود؛ جایی که به دلیل نیاز معماری، تعداد دیوارها کمتر و ارتفاع طبقه بیشتر از طبقات بالاست.
این عدم یکنواختی در سختی، نظم و تکرار اجزای قائم، باعث میشود که سازه در برابر بارهای جانبی ناشی از زلزله رفتار نامناسبی از خود نشان دهد. به همین دلیل، شناخت دقیق مفهوم طبقه نرم، معیارهای تشخیص آن و روشهای مقاوم سازی ساختمان در برابر این پدیده، برای مهندسان عمران، طراحان سازه، ناظران و مجریان از اهمیت ویژهای برخوردار است.
برای آشنایی بیشتر با مفاهیم پایه در تحلیل رفتار سازهها، میتوان به مقاله تحلیل سازه در برابر بارهای جانبی مراجعه کرد.

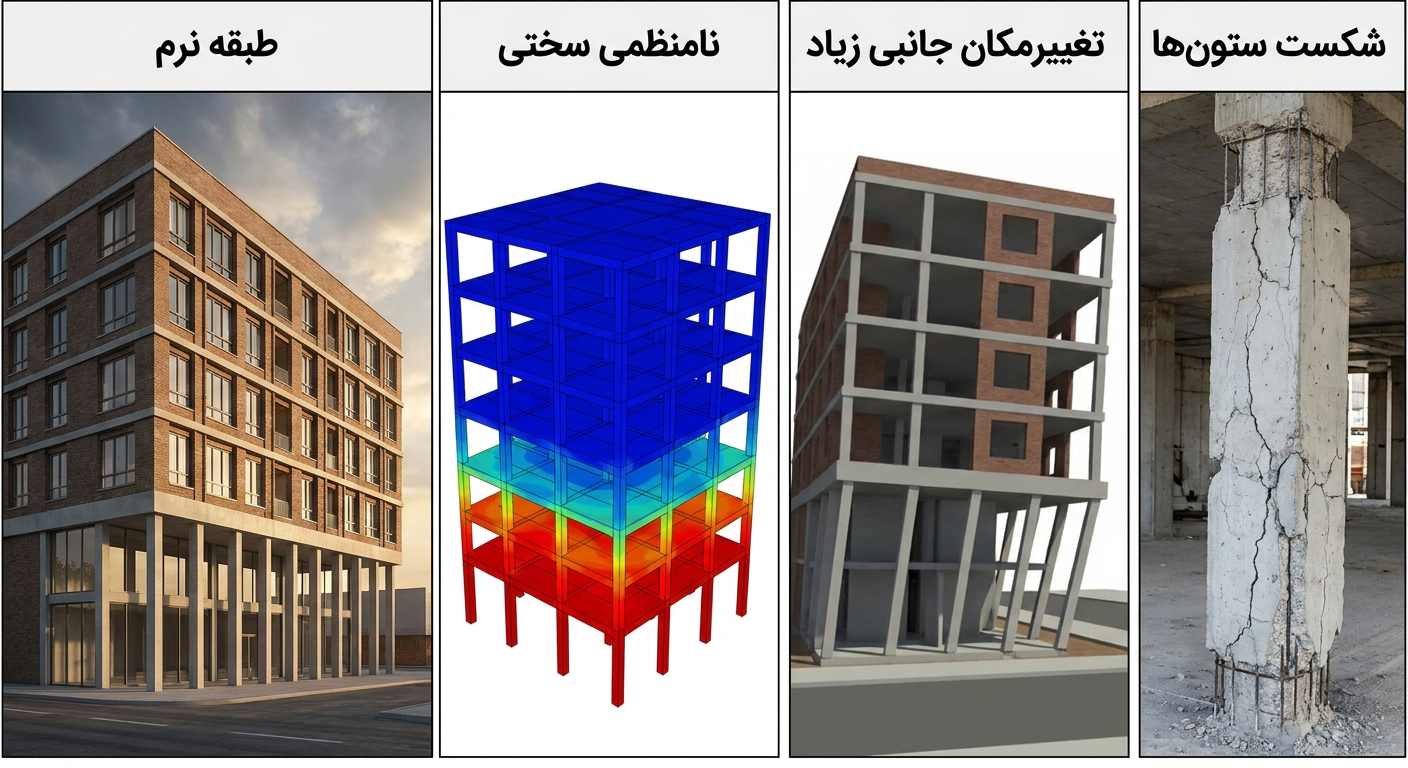

طبقه نرم چیست؟
بهصورت فنی، طبقه نرم به طبقهای از ساختمان گفته میشود که سختی جانبی آن بهطور قابل توجهی کمتر از سختی جانبی طبقه بالایی یا میانگین سختی طبقات بالادست باشد. این کاهش سختی معمولاً باعث تمرکز تغییرشکلها در همان طبقه شده و خطر آسیب سازهای، تشکیل مفصل پلاستیک در اعضای قائم، ناپایداری موضعی و حتی فروریزش طبقه را افزایش میدهد.
ساختمان دارای طبقه نرم، ساختمانی است که طبقات پایین آن در مقایسه با طبقات بالاتر، سختی بسیار کمتری داشته باشند. این کاهش سختی معمولاً بهدلیل وجود دهانههای باز زیاد، حذف دیوارهای پرکننده، ارتفاع بیشتر طبقه یا ضعف سیستم باربر جانبی ایجاد میشود. در نتیجه، این نوع ساختمانها در هنگام زلزله بهشدت آسیبپذیر هستند.
در واقع، اگر در یک طبقه توزیع دیوارها، تیغهها یا عناصر مقاوم جانبی با طبقات دیگر متفاوت باشد، آن طبقه از نظر رفتار لرزهای دچار نامنظمی در ارتفاع خواهد شد. این نامنظمی، یکی از موارد بسیار مهم در طراحی لرزهای ساختمان به شمار میرود و باید در مرحله تحلیل و طراحی بهدقت بررسی شود.
در مقاله نامنظمی سازه در ارتفاع و پلان میتوان این موضوع را با جزئیات بیشتری بررسی کرد.
تعریف طبقه نرم بر اساس استاندارد 2800
مطابق بند 1-7-2 استاندارد 2800، در صورتی که سختی جانبی یک طبقه کمتر از 70 درصد سختی جانبی طبقه روی خود باشد، یا کمتر از 80 درصد متوسط سختیهای جانبی سه طبقه روی خود در نظر گرفته شود، آن طبقه بهعنوان طبقه نرم شناخته میشود.
همچنین اگر این نسبتها شدیدتر باشند، یعنی:
- سختی جانبی طبقه کمتر از 60 درصد سختی طبقه بالایی باشد، یا
- کمتر از 70 درصد متوسط سختی سه طبقه روی خود باشد،
آن طبقه بهعنوان طبقه خیلی نرم تعریف میشود.
این معیارها نشان میدهند که موضوع طبقه نرم صرفاً یک برداشت تجربی یا ظاهری نیست، بلکه یک شاخص مهندسی قابل اندازهگیری در تحلیل سازه است. بنابراین، تشخیص این پدیده باید بر اساس مدلسازی دقیق، تحلیل سازه و کنترل سختی طبقات انجام شود.
برای مطالعه دقیق ضوابط مربوط به این موضوع، میتوان به متن استاندارد 2800 ایران و همچنین منابع مرتبط با ضوابط نامنظمی در ارتفاع مراجعه کرد.
چرا پدیده طبقه نرم خطرناک است؟
خطر اصلی طبقه نرم در ساختمان این است که در هنگام زلزله، تغییرمکان جانبی بهصورت یکنواخت بین طبقات توزیع نمیشود و بخش بزرگی از آن در طبقه نرم متمرکز میشود. این تمرکز تغییرشکل باعث افزایش شدید دریفت طبقه، افزایش تقاضای خمشی و برشی در ستونها و تضعیف عملکرد کلی سیستم باربر جانبی میشود.
در چنین شرایطی، ستونهای طبقه نرم ممکن است تحت ترکیب نامناسب نیروهای محوری، برش و لنگر قرار بگیرند. اگر این ستونها برای این سطح از تقاضا طراحی نشده باشند، احتمال بروز آسیبهای جدی مانند موارد زیر افزایش مییابد:
- ترکهای خمشی و برشی در ستونها
- شکست ترد ستونها
- تشکیل مکانیزم طبقه
- کاهش شدید سختی و مقاومت جانبی
- ناپایداری موضعی یا کلی سازه
- فروریزش پیشرونده در زلزلههای شدید
به همین دلیل، در مهندسی زلزله، طبقه نرم یکی از بحرانیترین اشکال نامنظمی سازهای به شمار میرود؛ زیرا میتواند حتی در ساختمانهایی که از نظر مقاومت کلی ضعیف نیستند نیز باعث خرابی موضعی و سپس خرابی گسترده شود.
برای درک بهتر رفتار سازه در زلزله، مطالعه مقاله دریفت طبقه چیست و چرا کنترل آن مهم است مفید خواهد بود.

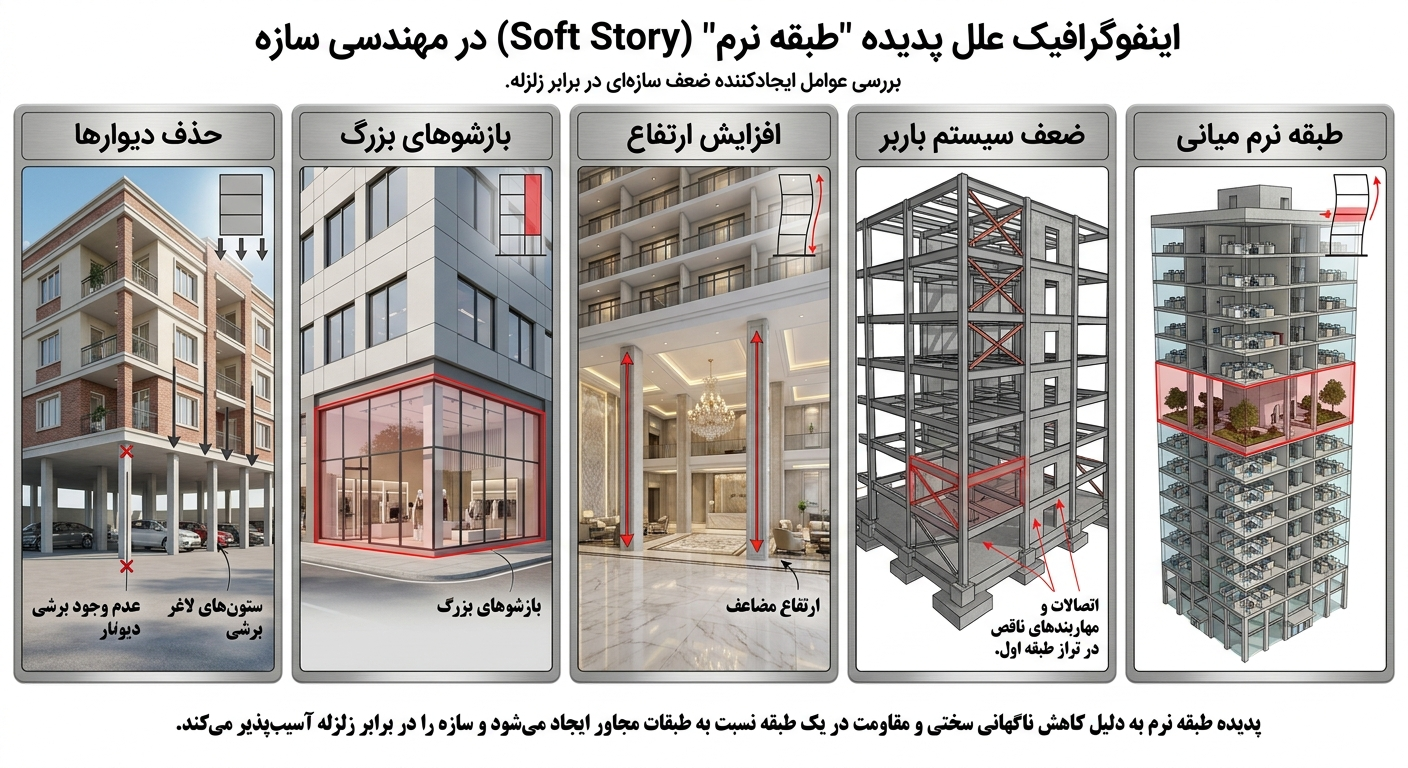

ایجاد طبقه نرم معمولاً بهدلیل تصمیمات معماری، محدودیتهای بهرهبرداری، یا عدم هماهنگی مناسب میان طراحی معماری و طراحی سازه رخ میدهد. مهمترین دلایل ایجاد این پدیده عبارتاند از:
1) حذف دیوارها و تیغهها در طبقات پایین
یکی از رایجترین عوامل ایجاد طبقه نرم، حذف دیوارهای داخلی، تیغهها یا دیوارهای پیرامونی در طبقه همکف یا دیگر طبقات است. این اتفاق معمولاً برای تأمین فضای باز بیشتر در کاربریهایی مانند پارکینگ، لابی، فضای تجاری یا انبار انجام میشود. حذف این عناصر باعث کاهش سختی جانبی طبقه و ایجاد عدم یکنواختی در ارتفاع ساختمان میشود.
2) وجود بازشوهای بزرگ
استفاده از بازشوهای بزرگ در طبقات پایین، بهویژه در ساختمانهای تجاری، میتواند باعث کاهش شدید ظرفیت و سختی جانبی شود. هرچه سطح بازشوها بیشتر و تعداد دیوارهای مؤثر کمتر باشد، احتمال شکلگیری طبقه نرم افزایش مییابد.
3) افزایش ارتفاع طبقه همکف
در برخی ساختمانها، بهخصوص در واحدهای تجاری و فضاهای عمومی، ارتفاع طبقه همکف بیشتر از سایر طبقات در نظر گرفته میشود. افزایش ارتفاع ستونها باعث کاهش سختی جانبی آنها میشود و همین موضوع میتواند زمینهساز ایجاد طبقه نرم باشد.
4) ضعف در سیستم باربر جانبی
در برخی پروژهها، سیستم باربر جانبی در بعضی طبقات بهاندازه کافی پیوسته و هماهنگ نیست. کاهش تعداد دیوارهای برشی، قابهای مهاربندیشده یا قابهای خمشی مؤثر در یک طبقه میتواند منجر به افت سختی و بروز نامنظمی شود.
5) ایجاد طبقه نرم در طبقات میانی
اگرچه طبقه نرم بیشتر در همکف مشاهده میشود، اما این پدیده ممکن است در طبقات میانی نیز رخ دهد. این حالت معمولاً زمانی اتفاق میافتد که در یک طبقه خاص، به هر دلیل، سختی جانبی سازه کاهش پیدا کند؛ برای مثال در اثر تغییر کاربری، حذف دیوارها، اجرای نادرست یا تغییر در سیستم باربر.
موضوع هماهنگی بین طراحی معماری و سازه در مقاله تأثیر تصمیمات معماری بر عملکرد لرزهای ساختمان قابل بررسی است.
نشانههای وجود طبقه نرم در ساختمان
تشخیص طبقه نرم صرفاً با مشاهده ظاهری همیشه ممکن نیست، اما برخی نشانهها میتوانند احتمال وجود آن را تقویت کنند:
- باز بودن زیاد طبقه همکف نسبت به طبقات بالا
- تعداد کم دیوارها یا تیغهها در یک طبقه خاص
- ارتفاع بیشتر یک طبقه در مقایسه با سایر طبقات
- استفاده از دهانههای بزرگ بدون تأمین سختی جانبی کافی
- تمرکز المانهای مقاوم در طبقات بالاتر
- تفاوت محسوس در الگوی معماری و سازهای یک طبقه نسبت به طبقات دیگر
البته تشخیص قطعی این وضعیت باید از طریق تحلیل سازه، بررسی سختی جانبی طبقات و کنترل ضوابط آییننامهای انجام شود، نه صرفاً بر پایه مشاهده ظاهری.
اثر طبقه نرم بر عملکرد لرزهای ساختمان
وجود طبقه نرم موجب میشود که پاسخ دینامیکی سازه در برابر زلزله از حالت متعادل خارج شود. این وضعیت معمولاً سبب میشود:
- تغییرمکان جانبی در یک طبقه متمرکز شود
- اعضای قائم آن طبقه تحت تنش و کرنش بیشتری قرار گیرند
- احتمال آسیب شدید ستونها افزایش یابد
- ظرفیت اتلاف انرژی سازه کاهش پیدا کند
- توزیع مناسب نیرو در ارتفاع ساختمان مختل شود
در بسیاری از زلزلههای گذشته، ساختمانهایی که در ظاهر پایدار بهنظر میرسیدند، بهدلیل وجود طبقه نرم دچار شکست ستونها و فروریزش طبقه اول شدهاند. این تجربهها نشان دادهاند که نامنظمی سختی در ارتفاع، اگر کنترل نشود، میتواند یکی از مهمترین علل خرابی ساختمان در زلزله باشد.
مقاوم سازی طبقه نرم چگونه انجام میشود؟
مقاوم سازی طبقه نرم باید بر اساس ارزیابی دقیق سازه موجود، نوع سیستم باربر، محدودیتهای معماری، سطح خطر لرزهای و کاربری ساختمان انجام شود. نخستین گام در این فرآیند، آنالیز کامل ساختمان و تعیین میزان ضعف سختی و مقاومت در طبقه موردنظر است.
مهندسان سازه در انتخاب روش مقاوم سازی باید چند اصل مهم را در نظر بگیرند:
- ساختمان پس از مقاوم سازی به سختی و مقاومت موردنیاز برسد
- مداخله سازهای با کاربری ساختمان بیشترین سازگاری را داشته باشد
- روش انتخابی از نظر اجرایی و اقتصادی قابل قبول باشد
- تأثیرات نامطلوب بر بهرهبرداری روزمره سازه حداقل شود
انتخاب بهترین روش، به عواملی مانند نوع اسکلت ساختمان، موقعیت طبقه نرم، وضعیت ستونها، محدودیتهای معماری، ظرفیت پی و سطح آسیبپذیری موجود بستگی دارد.
برای آشنایی با رویکردهای کلی، مقاله مقاوم سازی ساختمان در برابر زلزله میتواند مکمل این بحث باشد.
روشهای مقاوم سازی طبقه نرم
برای کاهش خطرات ناشی از طبقه نرم، روشهای مختلفی در مهندسی مقاوم سازی مورد استفاده قرار میگیرد. مهمترین این روشها عبارتاند از:
1) پر کردن بازشوهای طبقات پایین با بادبند یا دیوار باربر
یکی از مؤثرترین راهکارها، کاهش میزان باز بودن طبقه نرم و افزایش سختی جانبی آن از طریق افزودن بادبند یا دیوارهای باربر است. این روش بهطور مستقیم باعث بهبود عملکرد لرزهای طبقه و توزیع بهتر نیروهای جانبی در سازه میشود.
البته اجرای این راهکار باید با توجه به الزامات معماری، مسیرهای دسترسی، کاربری فضا و نحوه انتقال نیرو به پی بررسی شود.
2) مقاوم کردن دیوارها
در برخی موارد، تقویت دیوارهای موجود میتواند به افزایش سختی و ظرفیت جذب نیروهای جانبی کمک کند. این کار ممکن است از طریق افزایش ضخامت، تقویت موضعی، بهبود اتصالات یا استفاده از مصالح و سیستمهای تقویتی انجام شود.
با نوین ترین روش مقاوم کردن دیوارها آشنا شوید.
3) مقاوم سازی ستون بتنی با FRP
مقاوم سازی ستون بتنی با FRP یکی از روشهای پرکاربرد برای افزایش ظرفیت ستونها در طبقه نرم است. الیاف پلیمری مسلحشده میتوانند با ایجاد محصورشدگی، ظرفیت شکلپذیری و در برخی موارد مقاومت اعضا را بهبود دهند. این روش بهویژه زمانی مفید است که ستونها از نظر برشی یا محصورشدگی دچار ضعف باشند.
مزیت مهم این روش، وزن کم، سرعت اجرای مناسب و حداقل افزایش ابعاد عضو است. با این حال، استفاده از FRP باید بر پایه طراحی مهندسی، کنترل جزئیات اجرایی و بررسی شرایط بهرهبرداری انجام شود.
برای مطالعه بیشتر، میتوان به مقاله مقاوم سازی ستون بتنی با FRP مراجعه کرد.
4) افزودن دیوار برشی
افزودن دیوارهای برشی یکی از مؤثرترین راهکارها برای افزایش سختی جانبی ساختمان و کنترل تغییرمکان طبقه نرم است. دیوار برشی میتواند سهم قابل توجهی در تحمل بارهای جانبی ناشی از زلزله داشته باشد و رفتار کلی سازه را بهبود دهد.
با این حال، جانمایی دیوار برشی باید با دقت بسیار انجام شود تا از ایجاد پیچش اضافی، تمرکز تنش یا انتقال نامناسب نیروها جلوگیری شود.
5) افزودن قابهای فولادی
در برخی پروژهها، استفاده از قابهای فولادی مقاوم در برابر بار جانبی میتواند گزینه مناسبی برای بهسازی طبقه نرم باشد. این قابها ممکن است بهصورت قاب خمشی یا مهاربندیشده طراحی شوند و با افزایش سختی و مقاومت، خطر تمرکز تغییرشکل در طبقه موردنظر را کاهش دهند.
6) مهار دیوارها در پی ساختمان
در شرایطی که دیوارهای مقاوم جدید به سازه اضافه میشوند، انتقال مناسب نیروها به پی اهمیت بسیار زیادی دارد. مهار صحیح دیوارها و اجزای مقاوم به فونداسیون، بخش مهمی از فرآیند مقاوم سازی است و در صورت بیتوجهی، اثربخشی سیستم تقویتی کاهش پیدا میکند.
نکات مهم در انتخاب روش مقاوم سازی
انتخاب روش مقاوم سازی فقط به افزایش سختی محدود نمیشود. در بسیاری از موارد، اگر سختی طبقه نرم بهصورت نامتعادل یا بدون توجه به رفتار کل سازه افزایش یابد، ممکن است مشکلات جدیدی در سازه ایجاد شود. به همین دلیل، در فرآیند تصمیمگیری باید موارد زیر کنترل شوند:
- توزیع مناسب سختی در ارتفاع سازه
- جلوگیری از ایجاد نامنظمی جدید
- کنترل تغییرمکان و دریفت طبقات
- بررسی ظرفیت پی و فونداسیون
- بررسی اثر مقاوم سازی بر مسیر انتقال بار
- هماهنگی میان اجزای موجود و اجزای تقویتی
- حفظ عملکرد معماری و بهرهبرداری ساختمان
بنابراین، مقاوم سازی طبقه نرم یک اقدام صرفاً موضعی نیست، بلکه باید در قالب بهسازی لرزهای کل ساختمان دیده شود.
جمعبندی
طبقه نرم یکی از خطرناکترین نامنظمیهای سازهای در ساختمانهاست که معمولاً در اثر کاهش سختی جانبی یک طبقه نسبت به طبقات دیگر ایجاد میشود. این پدیده بیشتر در طبقه همکف ساختمانهای تجاری، پارکینگها و فضاهای دارای دهانه باز مشاهده میشود، اما ممکن است در طبقات میانی نیز رخ دهد.
بر اساس استاندارد 2800، اگر سختی جانبی یک طبقه کمتر از حدود مجاز تعریفشده باشد، آن طبقه نرم یا خیلی نرم تلقی میشود. وجود این وضعیت باعث تمرکز تغییرشکل، افزایش دریفت، آسیبپذیری ستونها و تشدید خطر خرابی سازه در زلزله خواهد شد.
برای کاهش این خطر، لازم است ابتدا سازه بهطور دقیق تحلیل شود و سپس با توجه به شرایط پروژه، از روشهایی مانند افزودن دیوار برشی، بادبند، قاب فولادی، تقویت دیوارها، مقاوم سازی ستونها با FRP و اصلاح مسیر انتقال بار استفاده شود. در نهایت، موفقیت در کنترل پدیده طبقه نرم زمانی حاصل میشود که طراحی معماری، تحلیل سازه و مقاوم سازی لرزهای بهصورت یکپارچه و مهندسیشده انجام شوند.
